FUORI PRODUZIONE

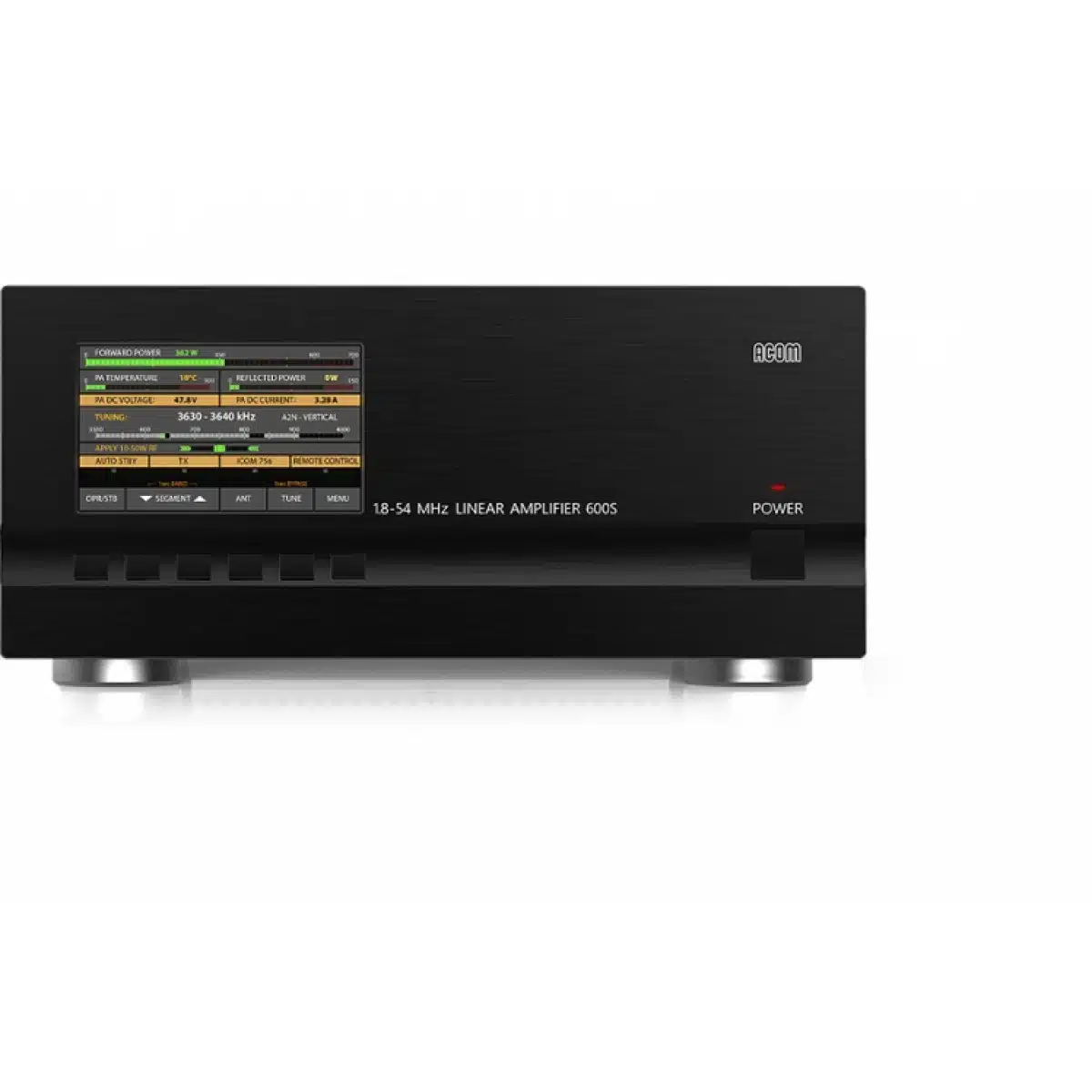

L’ACOM 600S UI, Amplificatore Solid State per HF

• display a colori ad alta risoluzione,5 ” ( 108x65mm ), 800×480 pixel e colori a 24 bit .
• Lo stadio finale utilizza effetto di campo di tipo ( MOSFET ) transistor
MRFE6VP6300H , che, come caratteristiche del  costruttore
Freescale Semiconductor – sono progettati per resistere a un
alto disadattamento ( SWR ) in uscita e sono destinati
per il funzionamento nel settore aerospaziale , industriale , mobile, e
applicazioni di radio trasmissione .
• Compatibile con tutti i modelli di transceiver disponibili sul
mercato – non ha bisogno di segnali speciali : è sufficiente ” contatto TX per
trasmettere ” ( PTT) e 30W di potenza di pilotaggio RF.
• circuito di ingresso a banda larga fornisce  al  ricetrasmettitore un carico
con SWR sotto 1,2:1 (tipicamente 1,1:1 ), senza riaccodare
in tutta la gamma di frequenza da 1.8 a 54MHz
• Il funzionamento generale di ACOM 600S è estremamente
semplice : i menu dello schermo sono intuitivi e facili da
interpretare e nessuna speciale operazione  è richiesta all’operatore
quando si cambiano bande di frequenza
• Possibilità di controllo automatico – quando è collegato a un
ricetrasmettitore con una interfaccia CAT , monitora l’ amplificatore
costantemente , debitamente segue la frequenza di funzionamento , e
cambia le bande di conseguenza.
• Anche se non collegato con interfaccia CAT , l’amplificatore
monitora la frequenza del segnale di ingresso attraverso il’ incorporato
frequenzimetro  ed automaticamente commuta le
bande di utilizzo.
•  controllato remotamente  tramite interfaccia RS232 .
• costante monitoraggio  durante il funzionamento  e costante protezione dei circuiti  in tutti i modi .
• L’operatore può monitorare numericamente più di 10
parametri relativi al regime di funzionamento dell’amplificatore .
• Facilità di manutenzione – i dati dettagliati ( 55 parametri ) per
ciascuno dei messaggi d’errore  . vengono memorizzati gli ultimi 28 “errori”  nella memoria non volatile  dell’amplificatore .
• Conveniente per Dx spedition  e operazioni fisse  :
costruzione estremamente compatta e leggera , tensione di rete estesa  ( 85 – 132VAC e 170 – 265VAC )

Caratteristiche Tecniche

a) Potenza nominale: 600W +/-0.5dB, PEP o portante continua, senza limitazione modalità.
b) Distorsioni di intermodulazione (IMD3): meglio di 28dB (30dB tipici) below the rated PEP output.
c) Soppressione uscita emissioni armonica e parassitarie: migliore di 60dB (65dB in genere).

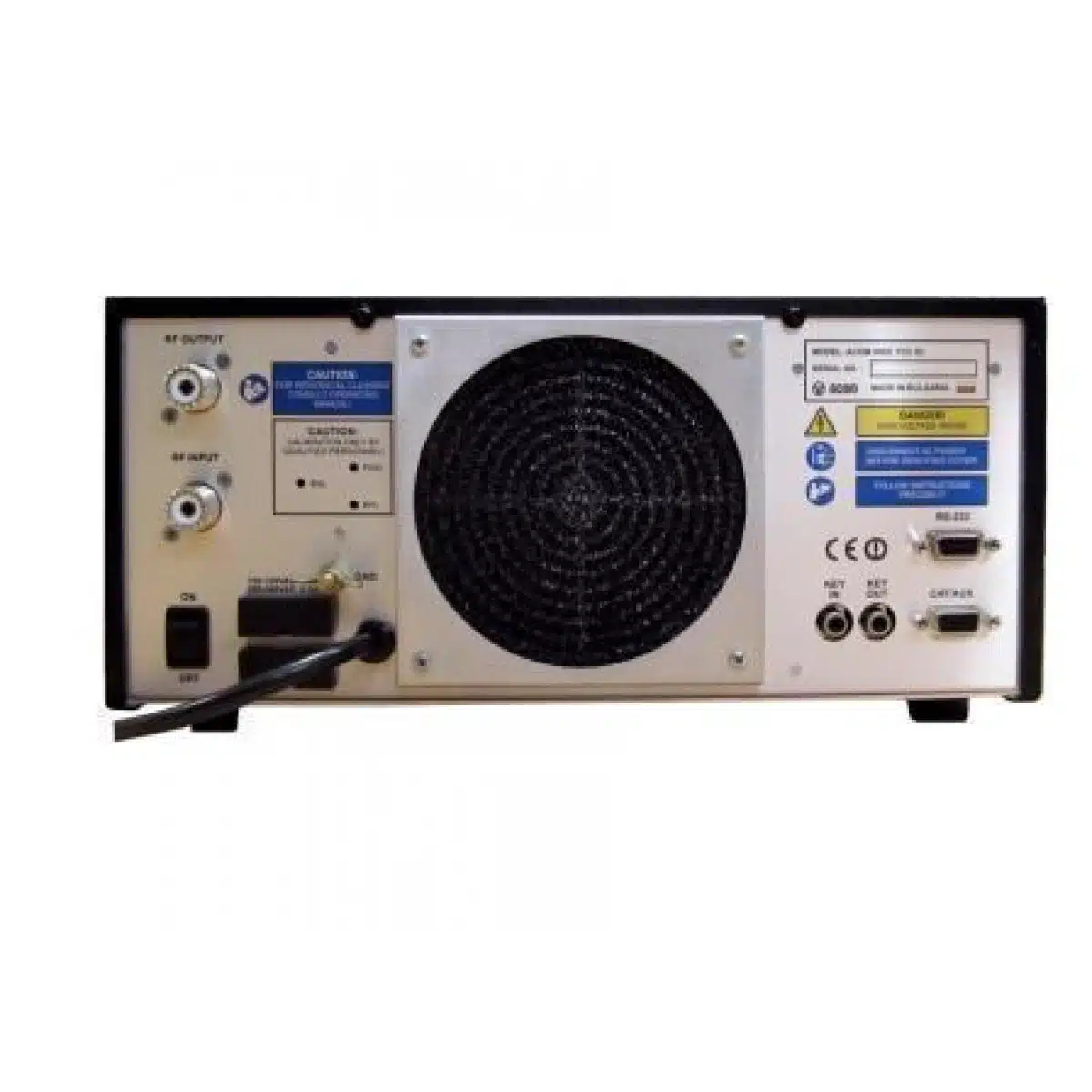

d) Ingresso e uscita impedenze: valore nominale: 50 Ohm sbilanciati, UHF (SO239) Connettori tipo;
•  circuito di ingresso: banda larga, SWR sotto 1,2:1 (1,1:1 genere);
1,8-54 MHz intervallo continuo senza risintonizzare;
• RF by-pass path SWR – below 1.1:1, 1.8-54 MHz;
• SWR ammissibile al carico in uscita (antenna): fino a 3:1 con riduzione di potenza proporzionale
e fino a 1.5:1 per la piena potenza di uscita;
e) RF power gain: 14dB +/-1dB (typically 25W for 600W output power);
f) Tensione di alimentazione: 85-132V con 10А principale
fusibili e 170-265V con 6.3А fusibili principali, 45-66Hz, monofase;
g) Rete consumo di potenza a piena potenza: 1500VA o meno con un fattore di potenza di 0,95 o superiore;
h) Rete consumo energetico in modalità Low Energy (attesa): meno di 1VA;
i) Conforme alle normative europee di sicurezza e compatibilità elettromagnetica, nonché con
le regole della US Federal Communications Commission (FCC);
j) Condizioni Ambiente di lavoro:
• Range temperatura di lavoro: da -10 º C a +40 º C (14 º F a 104 º F);
• l’umidità relativa dell’aria: fino al 95% @ 35 ° C (95 ° F);
k) Dimensioni (sporgenze escluse) e peso, operativo:(W x H x D) 330 x 165 x 380 mm (13 x 6.5 x 15 In); 12 kg (26.5 Lbs).
