Acom 2020S Amplificatore Lineare Stato Solido HF 1500 W
L’ACOM-2100 è un PA a transistor per una potenza di trasmissione massima di 1500 W su onde corte e 6m. È compatibile con tutti i modelli di ricetrasmettitori ed è dotato di un circuito di ingresso a banda larga che fornisce un carico perfetto per il ricetrasmettitore con un SWR inferiore a 1,2 (in genere 1,1) senza necessità di risintonizzazione nell’intera gamma di frequenze da 1,8 a 54 MHz.
I due amplificatori di potenza del PA utilizzano un robusto transistor LDMOS – MRFX1K80HR5 o equivalente.
Grazie all’isolamento dei terminali di ingresso e di uscita, l’intermodulazione è ridotta e la stabilità dell’SWR, la stabilità dell’autoeccitazione e l’affidabilità sono migliorate.
Il controllo remoto via Internet è garantito dall’interfaccia web integrata, dalla porta Ethernet RJ45 e dall’adattatore Wi-Fi.
Durante il funzionamento, i circuiti di protezione a funzionamento continuo in tutte le modalità operative proteggono l’Acom 2020S in modo completamente automatico. L’operatore può monitorare 11 parametri dell’amplificatore durante il funzionamento. Nella memoria dell’amplificatore sono memorizzati dati dettagliati (55 parametri) su ciascuno degli ultimi 28 interventi della protezione da corrente residua.
L’alimentatore switching integrato funziona con una tensione di alimentazione di 200-240 volt, ±10% (limiti 180-264 V), senza commutazione interna. La corrente assorbita è sinusoidale pura, corretta per il fattore di potenza (PFC) e limitata alla corrente di spunto. In questo modo il funzionamento di reti e generatori instabili è semplice e privo di problemi.
Dimensioni:
- Amplificatore di potenza: 428 x 425 x 190 mm (larghezza x profondità x altezza), 21,9 kg.
- Telecomando: 204 x 144 x 92 mm (larghezza x profondità x altezza), 0,9 kg
Condizioni ambientali:
- Intervallo di temperatura: -10…+40 °C
- Umidità: fino al 95% @+35°C, senza condensa
- Altitudine: fino a 3050 m s.l.m.
Descrizione Dell’applicazione ACOM-2020S
L’amplificatore Acom 2020S è stato ottimizzato per un facile utilizzo. I menu e le funzioni possono essere gestiti in modo semplice e intuitivo attraverso l’ampio display touch ad alta risoluzione (155×90 mm, 1024×600 pixel) del telecomando.
Se l’amplificatore di potenza è collegato all’interfaccia CAT del ricetrasmettitore, la frequenza operativa viene monitorata automaticamente e, se necessario, la banda viene cambiata automaticamente. Ma anche senza un cavo CAT, l’unità è in grado di determinare la frequenza operativa e di cambiare banda, se necessario, grazie al contatore di frequenza incorporato.
Naturalmente, la compatibilità elettromagnetica è conforme ai requisiti CE e alle normative FCC. La perfetta compatibilità – sia con i dispositivi altamente sensibili che con gli altri apparecchi presenti nello shack (ricevitori, computer, altri amplificatori) – è garantita dal PFC utilizzato e dai filtri ad alta frequenza integrati.
DATI TECNICI
Product Name | ACOM-2020S |
---|---|
Amplification (dB) | 14 dB ±1 dB |
Banda supportate | 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m, 6m |
Remote Control capabilities | Sì |
Temperature Range | -10 – +40°C |
Peso di spedizione [kg] | 29 |
Marca | Acom |
Peso | 21.9 kg |
Potenza mass. [W] | 1500 W |
Informazioni aggiuntive
EAN | 8670000863237 |
---|

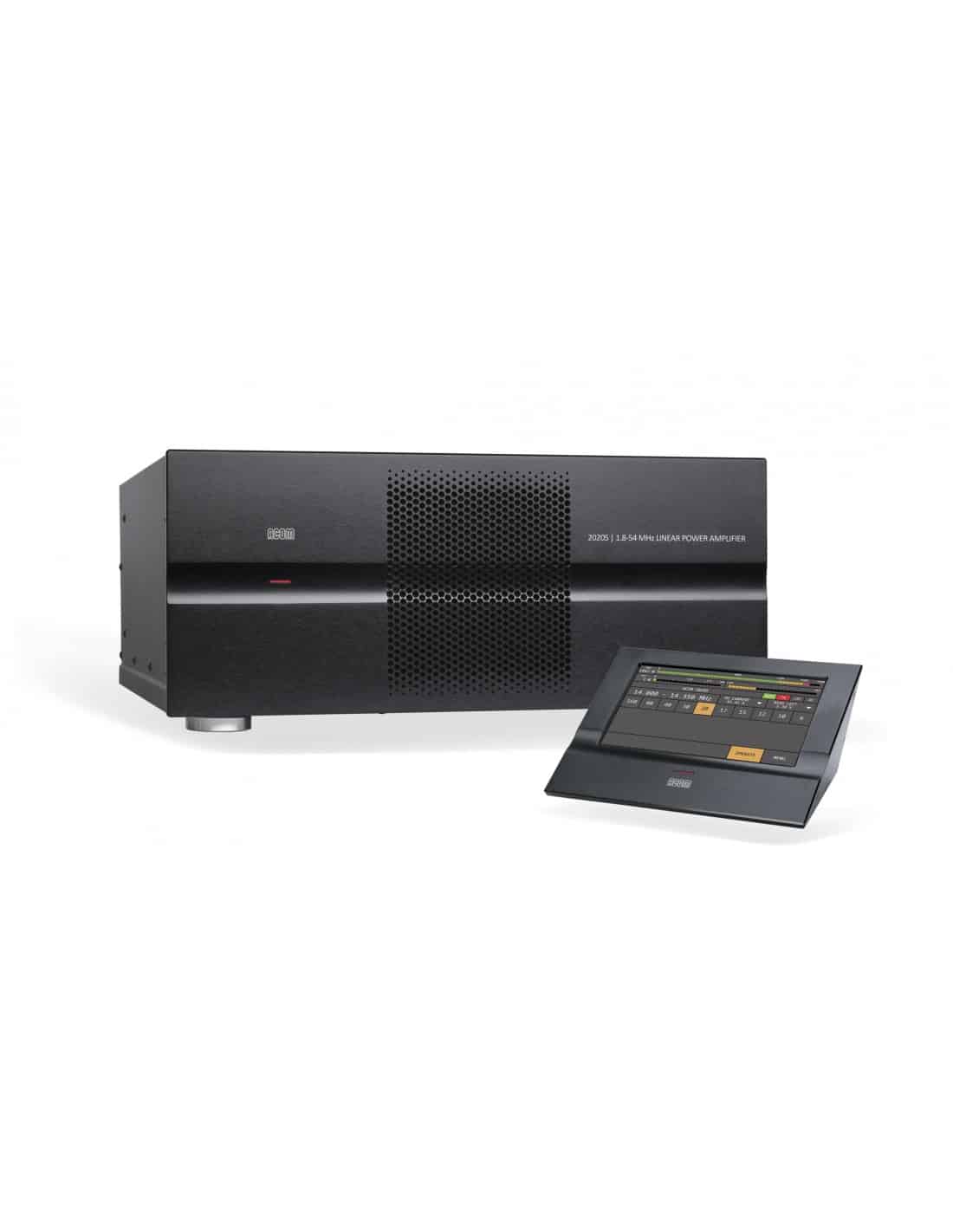

![Acom 2020S Amplificatore Lineare Stato Solido HF 1500 W](https://www.rfelettronica.com/wp-content/uploads/2022/07/acom-2020s-amplificatore-lineare-a-mosfet-1500w-18-54-mhz1-150x150.jpg)
