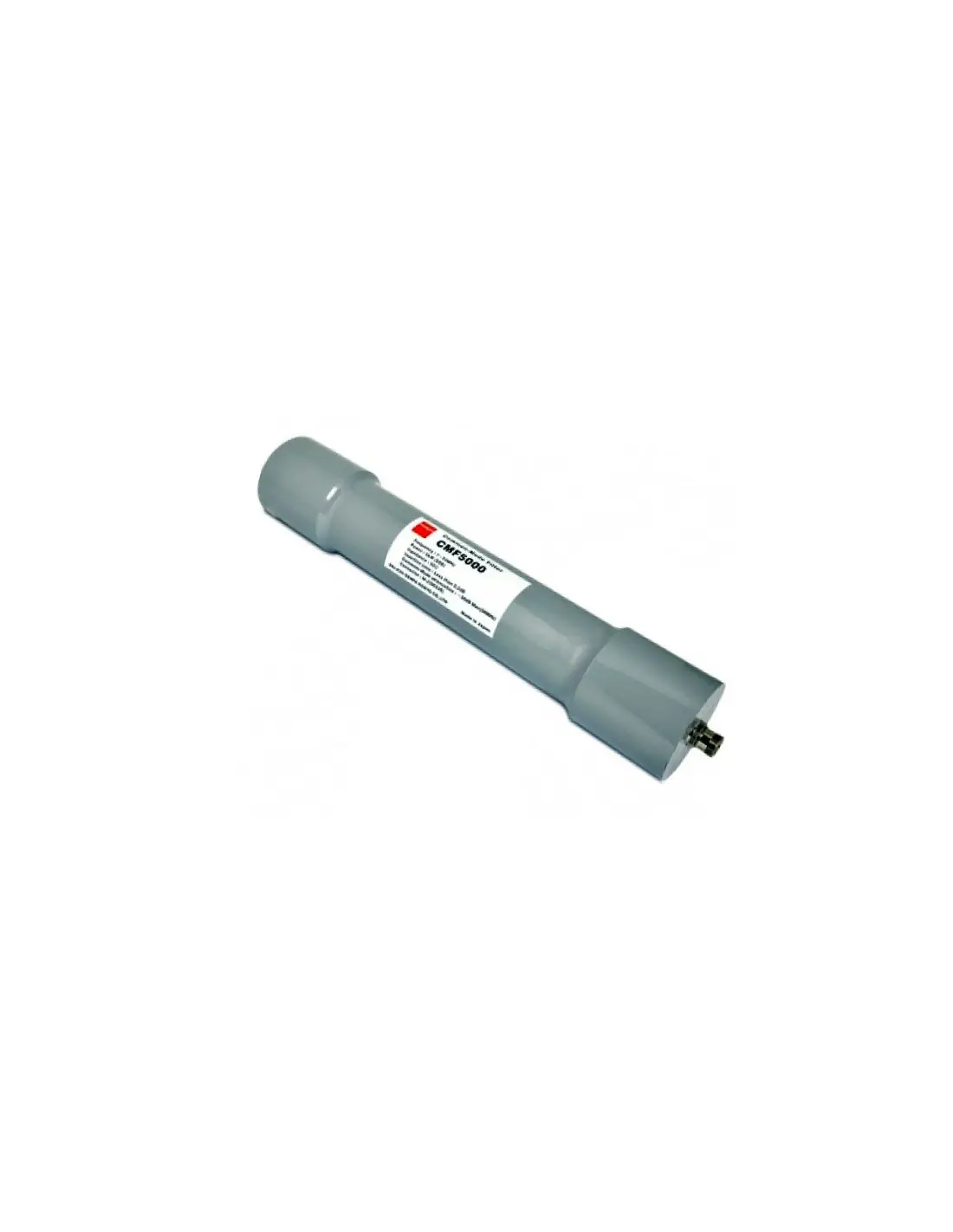

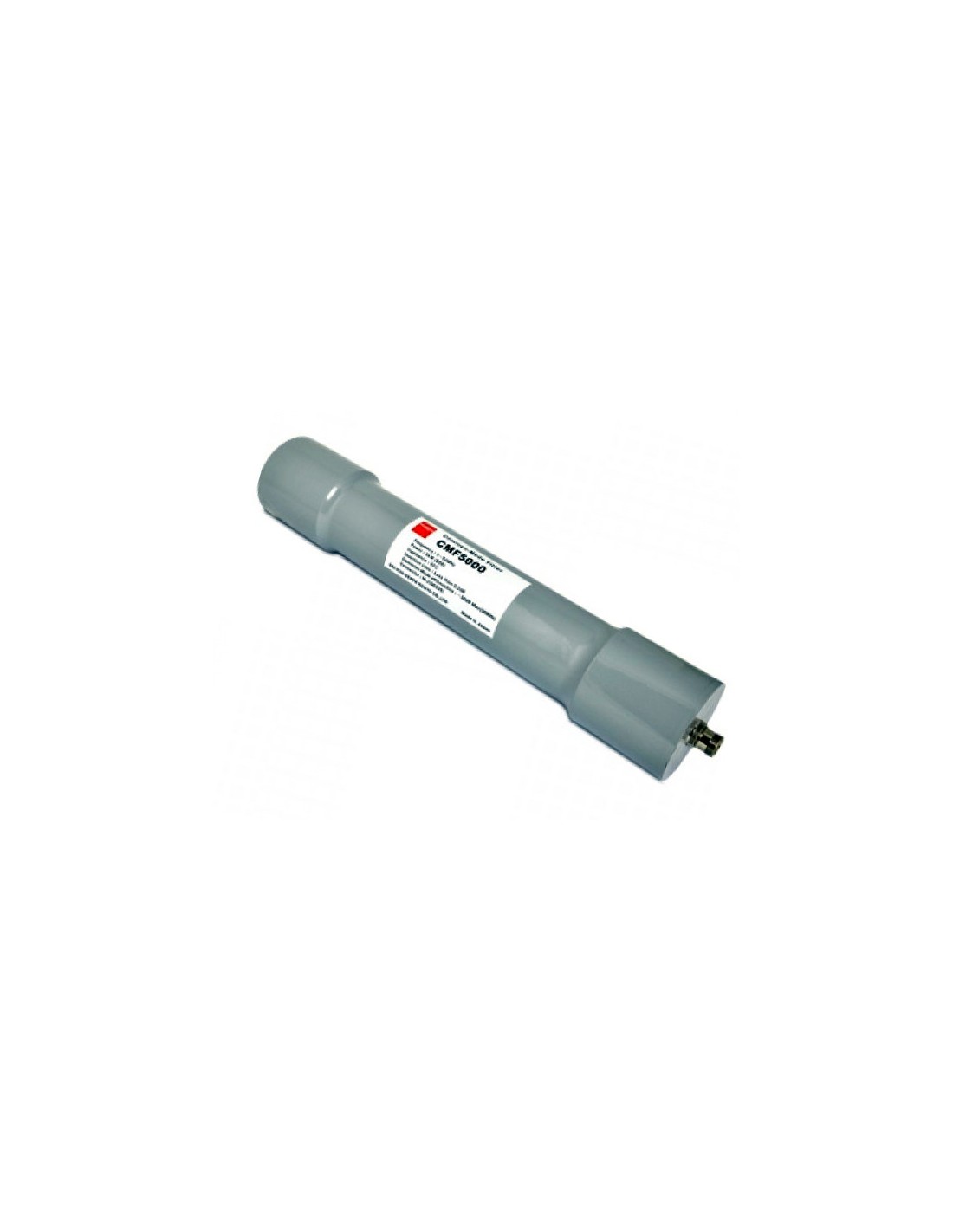

Diamond CMF5000 Filtro a modo comune 5kW
In qualche caso i filtri a concezione tradizionale hanno un limitato effetto sulla TVI e BCI. Solitamente perché questo tipo di interferenza e’ causato da correnti in ‘modo comune’ sulla maglia schermata del cavo coassiale .,e pertanto immuni dagli effetti dei tradizionali filtri.
Per risolvere questo tipo di problematiche e’ ora disponibile il filtro a modo comune da 1.8 a 54MHz, che e’ inserito nella linea di alimentazione RF proprio come un normale filtro passa-basso , il piu’ vicino possibile al TRX. Soppressione del modo comune fino a 250MHz e di 50dB.
Sono disponibili due versioni : max. 2000 W o max. 5000 W di potenza ,la perdita di inserzione e’max. 0.1dB.
In Giappone , un paese ad alta densità di radioamatori e parecchie situazioni di TVI , sono stati venduti e con piena soddisfazione gia’250000 di questi filtri. Connettori 2x PL.
Per una corretta applicazione al tuo TRX , ordina :
Per la versione a 2000 W un PL a 90°con connettori plugs (maschio) o da entrami i lati
Modello | Potenza mass. (CW) | Misura | Connettores |
---|---|---|---|
CMF-2000 | 2000 Watt | 380×54 mm | PL |
CMF-5000 | 5000 Watt | 300×54 mm | PL |
Informazioni aggiuntive
EAN | 8670001097297 |
---|
